STM32F103工控模块

更新时间：2020-06-30

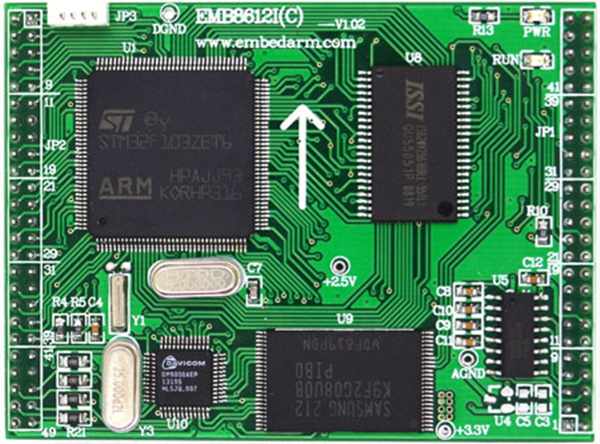

STM32F103ZE工控模块硬件接口资源

（1）MCU为ST公司STM32F103ZET6，512KB程序FLASH、64KB RAM、最高72MIPS执行速度；

（2）板载512KB RAM (IS62WV26256)；

（3）板载8KB EEPROM (AT24C64)；

（4）板载2MB数据FLASH(AT45DB161D）；

（5）板载256MB NAND FLASH(K9F2G08U0B）；

（6）RTC时钟，只需外接电池座实现带停电保护功能；

（7）1个PWR电源指示灯及1个运行指示灯；

（6）近55个输入输出IO，用户可自由定义功能；

（7）4路高速PWM信号输出；2路高速脉冲信号输入；

（8） 8路12位AD输入转换接口；

（9） 2路12位DA输出接口；

（10）5路UART通讯接口，其中2路RS232输出，3路TTL输出；

（12）1路CAN通信接口，支持CAN2.0A和CAN2.0B；

（13）1个USB2.0从机接口通信；

（14）1个SD卡读写接口；

（15）一个10/100M(DM9000A)自适应以太网络接口，外围只需接HR911103A就可以；

（16）扩展16位总线输出接口，可以直接驱动各种彩色TFT LCD，支持SPI触摸屏；

（17）内置独立看门狗，确保系统永远不死机；

（18）+5V供电，JTAG调试接口；

（19）4层工业PCB板设计，小体积只有70mm*52mm；

（20）全部选用工业级器件，适用环境温度-30～70℃；
