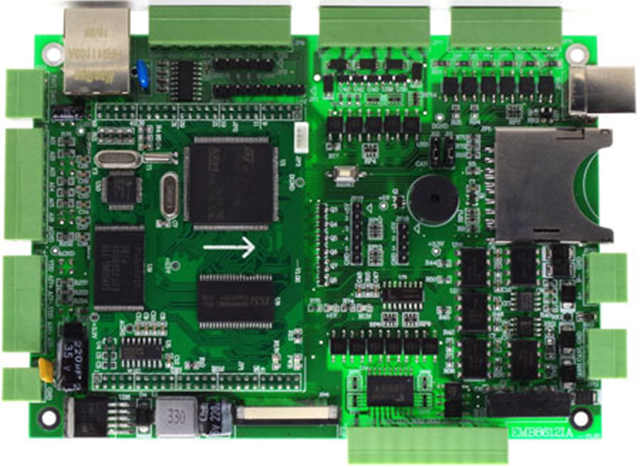

EMB8612IA工业控制板

更新时间：2021-01-27

（1）MCU为ST公司STM32F103ZET6，512KB程序FLASH、64KB RAM、最高72MIPS执行速度；

（2）板载512KB RAM (IS62WV26256)；

（3）板载8KB EEPROM (AT24C64)；

（4）板载2MB数据FLASH(AT45DB161D）；

（5）板载256MB NAND FLASH(K9F2G08U0B）；

（6）RTC时钟，只需外接电池座实现带停电保护功能；

（7）1个PWR电源指示灯及1个运行指示灯；

（6）13路光耦隔离输出，8路加ULN2803驱动，5路加MOS可以直接驱动继电器；

（7）5路光耦隔离输入，支持5V、12V、24V电压输入；

（7）2路高速PWM信号输出；2路高速脉冲信号输入；

（8） 8路12位AD转换，其中6路单端输入，信号量程0~+5V/0~+10V/-5~+5V//-10~+10V/0~20mA； 2路4~20mA电流环输入或差分输入(信号量程0~+5V/0~+10V/-5~+5V/-10~+10V)；

（9）2路12位DA输出，输出信号范围0~+10V；

（10）4路RS232通讯接口；

（10）1路带光耦隔离RS485（半双工）通讯接口；

（12）1路带光耦隔离CAN通信接口，支持CAN2.0A和CAN2.0B；

（13）1个USB2.0从机接口通信(与CAN不能同时使用)；

（14）1个SD卡读写接口；

（15）一个10/100M(DM9000A)自适应以太网络接口；

（16）扩展16位总线输出接口，可以直接驱动各种彩色TFT LCD，支持SPI触摸屏；

（17）内置独立看门狗，确保系统永远不死机；

（18）REF3025产生2.5V电压基准，精度：±5mV、50ppm；

（19）+9V~+26V供电，SWD调试接口；

（20）核心模块4层工业PCB板设计，底板尺寸140mm*100mm；

（21）全部选用工业级器件，适用环境温度-30～70℃；
