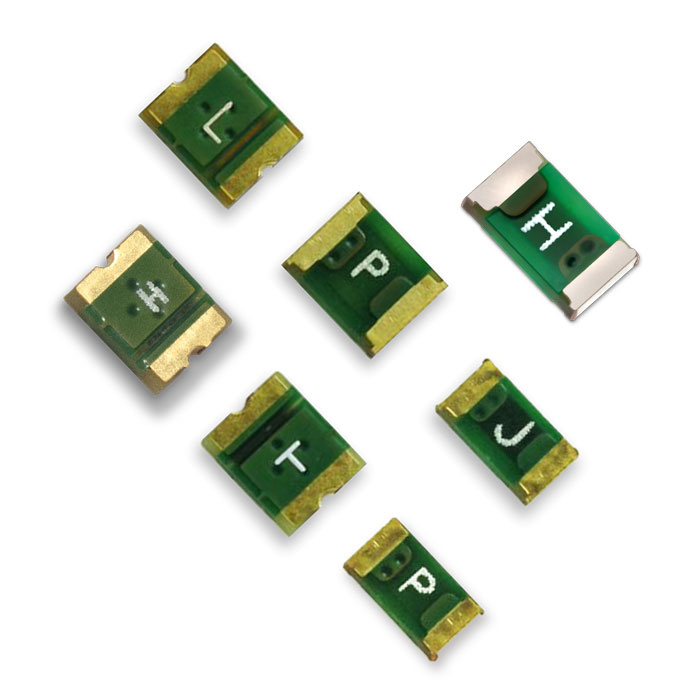

PolySwitch®低电阻SMD（表面安装式装置）是一款多功能装置，非常适合空间有限并具有低功率耗损和高环境可靠性要求的一般应用。

该器件可为电池组PCM（保护电路模块）、电路PCBA和信号/功率输入/输出接口提供过流和过热保护。 自恢复功能可确保设备将“跳闸”，并在故障期间保护应用，在故障排除后还能重新恢复功能。

低电阻SMD系列包括20款装置。 在型号描述中，“micro”前缀是指1210外形规格，“nano”前缀是指1206外形规格。

功能与特色:

• 额定电流：1.75至6.0A
• 最大额定电功率: 电压为6VDC，短路电流为50A
• 符合RoHS标准
• 无卤素（参考: Br<=900ppm, Cl<=900ppm, Br+Cl<=1500ppm)
• 机构认证: UL、CSA、TÜV

特色:

• 完善的独创“封装芯片”设计可耐受热焊和强力成型工艺
• 提供紧凑型1206和1210封装，可适应工业标准尺寸，并节约电路板空间
• 超低内阻 自动复位
• 快速跳闸

应用:

• 手机和智能手机、可穿戴设备、便携式游戏控制台、VR/AR头戴式显示器(HMD)、平板电脑和电子书、便携式打印机和投影机、锂离子电池供电移动设备、USB接口
•

• 电气特性:

产品号	IHold I保持电流 （A）	ITRIP I动作电流 （A）	Max Volts 最大电压 （V）	IMAX I最大 （A）	PDMAX PD最大 （W）	RMIN （Ω）	R1max R1最大 （Ω）	最大 跳 闸 时间 （A）	最大 跳 闸 时间 （秒）	产品 规格
microSMD190LR-2	1.9	4.9	6	50	1	0.006	0.021	9.5	4
microSMD200LR-2	2	5	6	50	1	0.006	0.021	9.5	4
microSMD250LR-A-2	2.5	5.2	6	50	1	0.005	0.018	9.5	5
microSMD350LR-2	3.5	9	6	50	1	0.0025	0.011		10
microSMD350LR-D-2	3.5	9	6	50	1	0.0025	0.011	9.5	10
microSMD380LR-2	3.8	9	6	50	1	0.0025	0.009	9.5	10
microSMD400LR-2	4	9	6	50	1	0.0025	0.009	9.5	10
microSMD450LR-2	4.5	9	5	50	1	0.0025	0.011	9.5	10
microSMD500LR-2	5	10	6	50	1	0.002	0.007	25	2
microSMD550LR-2	5.5	11	5	50	1	0.002	0.006	25	2
microSMD600LR-2	6	12	6	50	1	0.002	0.006	25	2
nanoSMD175LR-2	1.75	5	6	50	1	0.008	0.034	9.5	1
nanoSMD200LR-2	2	6	6	50	1	0.006	0.024	9.5	3
nanoSMD270LR-2	2.7	6.3	6	50	1	0.005	0.018	8	5
nanoSMD350LR-2	3.5	6.3	6	50	1	0.004	0.018	8	5
nanoSMD380LR-2	3.8	8	6	50	1	0.004	0.014	9.5	10
nanoSMD400LR-2	4	8	6	50	1	0. 004	0.01	20	2
nanoSMD450LR-2	4.5	9	6	50	1	0.002	0.008	25	2
nanoSMD500LR-2	5	10	6	50	1	0.002	0.008		2
nanoSMD500LR-D-2	5	10	6	50	1	0.002	0.008	25	2
nanoSMD550LR-2	5.5	11	6	50	1	0.002	0.0075	25	2
nanoSMD600LR-2	6	12	6	50	1	0.002	0.007	25	2
