霍尼韦尔RPN系列旋转位置传感器

更新时间:2021-02-17

产品型号


RPNR050DMEC3A21X、RPNR090KAAA3A11X、RPNS050BB1A21X、RPNS050FA1A21X、RPNS060AC1A21X、RPNS070DD1A21X、RPNS090AA1A11X、RPNS090AA1B11A、RPNS090AA2A11X、RPNS090AC1A21X


概述

霍尼韦尔RPN系列旋转位置传感器
RPN 系列旋转位置传感器使用了带磁偏置的霍尔效应集成电路 (IC) 在设定的工作范围内测量执行器转轴的旋转运动。执行器转轴的旋转会改变集成电路与磁体之间的相对位置。由此所致的磁通量密度变化会转化为线性输出。集成电路连同调理和保护电路以及两个永磁体会密封在一个 IP67 等级或更高等级的坚固封装之中,即便在最为恶劣的环境中也经久耐用。

固态霍尔效应技术提供非接触式的操作、使用寿命长、低转矩执行以及减少磨损机制。八种工作范围(50°、60°、70°、90°、120°、180°、270° 以及 360°)均可耐受超行程,可以在绝大多数常见应用中使用。五种不同电压和八种不同输出配置(单位为 mA 或 Vdc)提高了与各种控制系统的兼容性。

两种版本所提供的双输出在可能需要额外输出(这种情况下需要冗余和备份)时使用。另一个潜在应用领域包括针对指示器使用第一个输出,而针对控制系统使用第二个输出。

提供多种杠杆版本。易于安装的传感器拥有一个安装法兰(带有两个圆形或椭圆形安装孔)。所有产品均配有 AMP 或 Deutsch 插座。


产品特点


固态霍尔效应技术
八种工作范围,高达 360°
多种多样的电压和输出配置
带有整体接头的坚固密封封装
IP67 等级级或更高等级密封
集成反极性、短路和 EMC(电磁兼容)保护
提供单输出或双输出版本
符合行业标准


应用领域


踏板、油门、变速杆、直杆、联动装置、悬架和挂钩装置的位置和运动检测:
卡车
越野车
工业车辆和设备
工程车辆和设备
农用车辆和设备
起重机
位置传感器相关推荐:
  • 最新霍尼韦尔300FW系列分体式传感器

    产品型号 310FW04-10 320FW04-5 330FW04A-1 340FW03-R1 370FW03-R1 390FW04A-10 概述 300 FW 系列,分体式传感器,组合传感器和接口系统高度可靠。与传感器接口模块一起使用时,平均故障间隔时间超过 500K 小时 (ZS-00380 系列)。内部安装插卡的敏感...

    位置传感器2021-02-17
  • 霍尼韦尔100FW系列环境防护型独立式接近传感器

    产品型号 112FW12-4、112FW12-R1、122FW12-4 概述 100FW 系列, 已屏蔽 3 线直流电流沉输出 (NPN), N.O. 接近传感器, 0.625 英寸圆柱形外壳, 20 ga, MIL-W-16878/4 电线标称感应距离为 2.41 mm 0.51 mm [0.09 in 0.02 in ]。 环境防护型独立式接近传感器...

    位置传感器2021-02-17
  • 霍尼韦尔21FW系列单通道传感器

    产品型号 21FW-74 21FW-R1 概述 21FW 系列单通道传感器、23FW 系列三通道传感器以及 5FW 系列磁靶最初是为 Lockheed Martin 联合攻击战斗机而设计和制造的。霍尔效应传感器和磁靶可靠性超高、外形纤...

    位置传感器2021-02-17
  • 霍尼韦尔5FW系列单通道传感器

    产品型号 5FW-1、5FW-10、5FW-11、5FW-12、5FW-2、5FW-3、5FW-4、5FW-5、5FW-6、5FW-7 概述 21FW 系列单通道传感器、23FW 系列三通道传感器以及 5FW 系列磁靶最初是为 Lockheed Martin 联合攻击战斗机而设计和制造的。霍尔效应传感器和磁靶可靠性超高...

    位置传感器2021-02-17
  • 霍尼韦尔RTY系列霍尔效应旋转位置传感器

    产品型号 RTY050HVEAX、RTY050HVNAX、RTY050LVEAX、RTY050LVNAX、RTY060HVEAX、RTY060HVNAX、RTY060LVEAX、RTY060LVNAX、RTY070HVEAX、RTY070HVNAX 概述 RTY 系列霍尔效应旋转位置传感器能够在恶劣的交通运输和工业应用领域执行非接触式传感,且成本具有竞争...

    位置传感器2021-02-17
  • 霍尼韦尔旋转配置的SMART位置传感器

    产品型号 SPS-AUX-AS100-1、SPS-AUX-AS100-2、SPS-MAG-002、SPS-R360D-NBMS0101 概述 旋转配置的 SMART 位置传感器是非接触型传感器元件,可高精度感测绝对位置。可感测相对于传感器 0 至 360 的磁铁的位置。这些装置采用了专用集成电路 (ASIC) 和磁...

    位置传感器2021-02-17
  • 霍尼韦尔SMART角位移型位置传感器

    产品 SPS-A100D-HAMS、SPS-A100D-HAWS、SPS-A100D-VAMS、SPS-A100X-LAAS0401、SPS-A180D-HAMS、SPS-A180D-VAMS 概述 霍尼韦尔 SMART 角位移型位置传感器是最耐用、适应性最强、重量最轻的非接触式位置传感器之一,可高精度感测绝对位置。这种简单、坚固耐...

    位置传感器2021-02-17
  • 霍尼韦尔SMART线性智能位置传感器

    产品 SPS-L035-LATS、SPS-L075-HALS、SPS-L225-HALS、SPS-L225-HDLS 产品特点 可靠、耐用:非接触式设计减少了磨损和损坏,提高了可靠性和耐用性,并将停机时间降至最低 易于安装:只需四个简单步骤即可完成安装(1:定位设备;2:钻孔;...

    位置传感器2021-02-17
  • 霍尼韦尔SensorCube系列精密导电塑料电位器

    产品 SA1CB1A103、SA1CC1A103、SA1NB1A103、SA2NE1A103、SA5NE1A102、SC1CB1A103、SC1CB1A502、SC1CC1A103、SC1CC1A502、SC1NA1A502 概述 SensorCube 精密电位计, 导电塑料元件, PC 端子, 1 W 功率额定值, 10 kOhm 电阻值。 霍尼韦尔的 SensorCube 产品...

    位置传感器2021-02-17

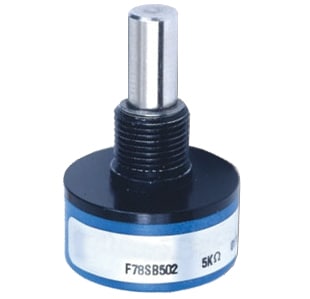

  • 霍尼韦尔MKV系列精密电位计
