霍尼韦尔PX3系列重载压力传感器

更新时间:2021-02-17

产品型号


PX3AF1BH010BSAAX、PX3AF1BH020BSAAX、PX3AF1BH030BSCHX、PX3AF1BH040BSCHX、PX3AF1BH100PSAAX、PX3AF1BH150PSAAX、PX3AF1BH200PSAAX、PX3AF1BH300PSAAX、PX3AF1BH300PSCHX、PX3AF1BH500PSAAX


概述

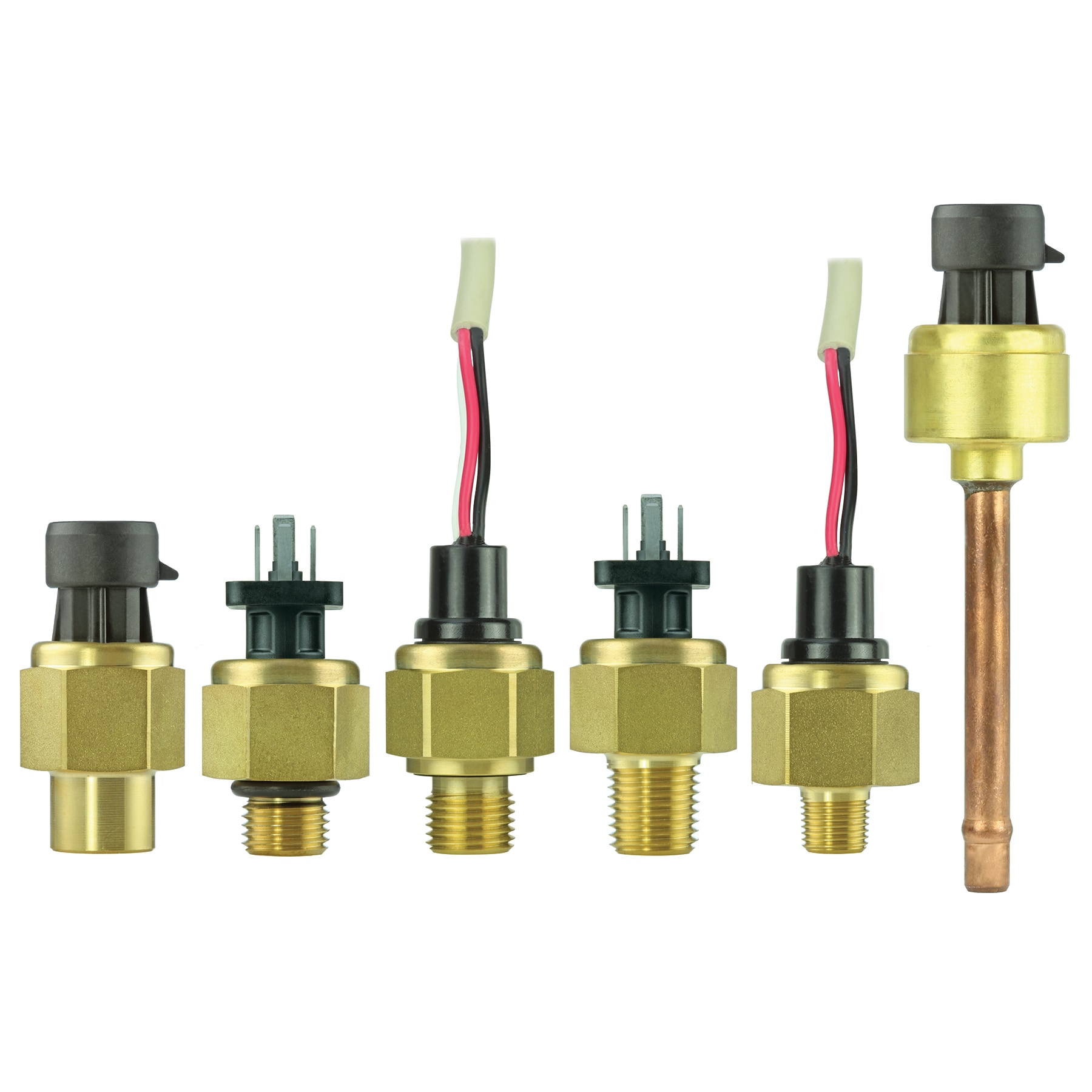

霍尼韦尔PX3系列重载压力传感器
霍尼韦尔的 PX3 系列重载压力传感器采用基于 ASIC(专用集成电路)信号调节的压阻传感技术,并配置黄铜外壳和 Metri-Pack 150 、DIN 或电缆利用电气连接器。PX3 系列已完全校准,并在 -40°C 至 125°C [-40°F 至 257°F] 范围得到温度补偿。

PX3 系列共有两个压力范围:

1 bar 至 50 bar
15 psi 至 700 psi

总误差带 (TEB) ±1.0%FSS,-20°C 至 85°C:提供对传感器在指定温度范围内的真正测量性能的最全面、最清晰、最有意义的指示;小错误影响系统正常运行时间和效率。
高绝缘电阻和绝缘强度:在高过电压情况下保护用户和传感器,并确保装置符合行业标准。
高 EMC(电磁兼容)性能:在存在电磁场(例如,邻近无线信号、RF 通信和电气装置)的情况下能够可靠地运行。
更好的外部抗冻性/抗融性:不会结霜,常见于制冷系统。
低电流消耗:有助于降低能源成本;如果在由电池驱动的系统中使用,还可以延长产品的使用寿命。
介质兼容性:常见的 HFC(氢氟烃)制冷剂,如 R410A 和 R134A;下一代较低全球变暖潜能 (GWP) 制冷剂,如 R448A(Solstice® N40、R32 和 R1234ZE);发动机油;石油基液压液;DOT3 制动液;以及干空气。对于氨和其他腐蚀性介质,请参见霍尼韦尔 SPT 系列
优势

可选诊断模式:了解传感器功能优势和内外部故障模式需求非常重要。
较高的客户价值:多种配置可能性使应用更灵活,无需前期 NRE 或工具费用。
耐用:提供所需的严格环境规范,包括绝缘电阻和绝缘强度、外部抗冻性/抗融性及 EMC(电磁兼容)性能。
4 mA 至 20 mA 可实现最高 125°C 的输出温度补偿。


产品特点


压力范围:1 bar 至 50 bar | 15 psi 至 700 psi(绝对和密封表压)
成比例输出:0.5 Vdc 至 4.5 Vdc 或 0.33 Vdc 至 2.97 Vdc
4 mA 至 20 mA 输出支持长距离输出信号传输
校准和温度补偿
总误差带:±1.0%FSS,-20°C 至 85°C [-4°F 至 185°F]
外部抗冻性/抗融性:-30°C 至 50°C [-22°F 至 122°F] 为 6 次循环
绝缘电阻:>100 MOhm,1500 Vdc(在非离子化干空气中)
绝缘强度:AC1500V/分钟或 AC1800V/秒(在非离子化干空气中)
电流消耗:最大 3.5 mA
EMC(电磁兼容)辐射抗扰:200 V/m(比例电压输出)140 V/m(电流输出)符合 ISO 11452-2
入口保护IP67(Metri-Pack 连接器),IP69K(电缆线束),IP65(DIN 连接器)
符合 RoHS、REACH 和 CE 标准
六种工业标准压力端口类型,包括管路端口


应用领域


工业:HVAC/R 系统内的制冷剂压力监测;干燥空气系统压力,过程控制和自动化
交通运输:干燥空气系统监测;液压、制动和机油压力监测;空气制动压力监测
不建议将 PX3 系列与含有水、饱和空气(如蒸汽和水汽)或氨的介质配合使用。
