KEMET T493系列军用钽电容介绍

更新时间：2021-01-26

T493系列军用钽电容性能：

• 负荷美国电子工业协会（EIA）535BAAC 条款的A-X规格

• 终端磨光要符合MIL-PRF-55365条款：镀金，热浸焊，镀焊，熔焊

• 适用韦伯级别：B（0.1%/1000hrs) and C (0.01%/1000hrs)

• 适用涌流测试符合MIL-PRF-55365: 10个周期 @ +25°C；10个周期 @ -55°C 和 +85°C

• 标准和低阻抗选择

• 运行温度范围：-55°C 至 +125°C

• 电容量：0.1至330µF

• 电压：4至50伏特

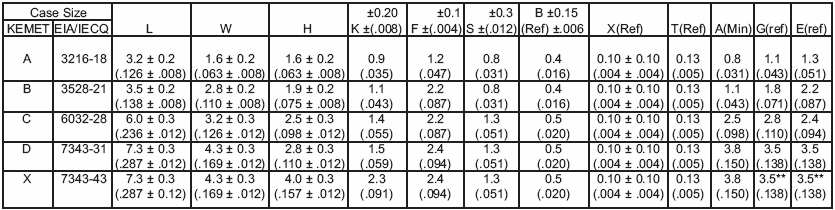

T493系列军用钽电容封装尺寸：

注：1. 均按公制单位。
2. （Ref）－所提供尺寸仅供参考。
* Mil-C-55365/8 所列尺寸
** 圆形胶垫：一般KEMET选择2.9 ±0.1mm (0.114" ±0.004") 的直径

T493系列军用钽电容命名规则：

钽电容物料号	T	493	D	227	K	006	C	H	6XXX
代表含义	电容类别	系列	T493 军用商品现货供应产品型号	电容代码 (皮法)	电容容差	额定电压	故障率/ 设计	含铅材料	等效串联电路/ 波动指示器
具体参数	T = 钽	军用	A = 3216-18 B = 3528-21 C = 6032-28 D = 7343-31 X = 7343-43	前两位代表数字，第三位代表数字后零的个数	M = ±10% K = ±10% J = ±5% 公差超过5% 请联系 KEMET 销售代表	2R5 = 2.5V 003 = 3V 004 = 4V 006 = 6.3V 010 = 10V 016 = 16V 020 = 20V 025 = 25V 035 = 35V 050 = 50V	A – 无 B - 0.1%/K hrs. C - 0.01%/K hrs	B-镀金 C-热焊 H-镀焊料 K-烧焊料	6110 波动=无 ESR=标准 6120 波动=无 ESR=低 6210 波动=10 周波，+25℃ ESR=标准 6220 波动=10 周波，+25℃ ESR=标准 6410 波动=10 周波，-55℃ 和+85℃ ESR=标准 6420 波动=10 周波，-55℃ 和+85℃ ESR=低
