贴片钽电容因为有着诸多的优良电气性能被广大电子设计工程师所喜爱；那你知道它是怎么样生产出来的呢？相信很多人都想知道吧，所以为了解开这个迷团，小编专门请教了钽电容工厂的工程师，钽电容的工程师作了如下介绍：

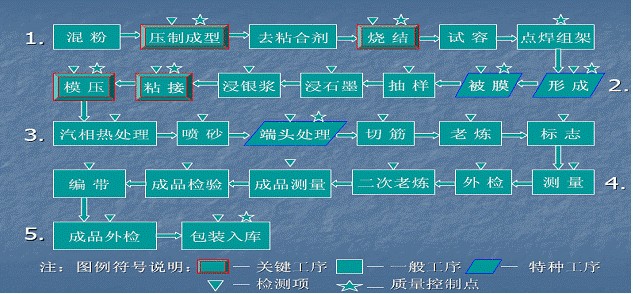

首先是原材料检验（IQC），然后就把钽粉混好再压成型也就是（成型工序）， 压好了就拿到炉里去高温烧（烧结工序），然后呢进入试容－焊接成型－被膜赋能工序－石墨银浆工序－IPQC－粘接装配工序－模塑汽相热处理－喷砂工序－端头切边工序－预测试工序－老化工序－测试工序－外观工序－编带工序－查盘工序－IPQC－入库储存－包装－OQC （详细的可以参考以下流程图）
接下来再按照工艺流程路线作一个详细的说明：
a）贴片钽电容原材料检验（IQC）：
   贴片钽电容的主要材料就是钽粉和钽丝了。国内厂家多数都用东方钽业的，东方钽业是AVX、KEMET等国外大厂的免检供货厂家，但所有生产厂家对于每批进来的原材料一样按照相关的检验标准进行严格的检验。
b) 贴片钽电容成型：
    把粗细比例不同的颗粒钽粉与溶解于溶剂中的粘合剂均匀混合好，待溶剂挥发后，再与钽丝一起压制成阳极钽块；该工序自动化程度较高，每隔一定时间，操作员将混好的钽粉倒入进料盘（防止钽粉太多产生的自重，粘结在一起），设备自动按照尺寸模腔压制成型；
c) 贴片钽电容脱腊和烧结：
    脱腊又叫预烧，即将压制成型的钽块内的粘结剂去除；烧结则是将已经脱粘结剂的钽块烧结成为具有一定机械强度的微观多孔体，烧结过程只是颗粒与颗粒间接触的部分熔合在一起，但若烧结温度过高，则会导致颗粒与颗粒之间的熔合部分过多，导致表面面积减少；脱腊和烧结对炉的真空度、起始温度、升温、保温、降温及出炉、转炉时间等参数均有严格控制要求。
d)贴片钽电容 湿检QC：
    湿检是通过对烧结后的钽块抽样进行赋能试验及电参数测试确定钽块的烧结比容，为下道赋能工艺的参数进行优化（电流密度、形成电压等），同时反馈调整上道烧结工序的温控曲线等参数。同时，还会对钽块、钽丝的外观尺寸、强度等参数进行测试。
e) 贴片钽电容焊接：
    将单支钽阳极块穿上四氟垫，焊接在工艺条上并收集在工艺架上，形成整架产品，以便后道工序进行整架产品的操作。
f) 贴片钽电容赋能：
    赋能工序是很关键的一道工序，它利用电化学的方法，在阳极表面生成一层致密的绝缘Ta2O5氧化膜，以作为钽电解电容器的介质层。过程为成架的产品浸入形成液中（通常为稀硝酸液）一定深度，硝酸溶液会渗透到钽块内部的孔道内，再将钽块作为阳极通以电流，硝酸分解出氧，就会在与硝酸接触的钽粒子表面生成Ta2O5氧化膜。
g)贴片钽电容 被膜：
    被膜是将已经赋能好的钽电容进行清洗干燥后，浸在硝酸锰溶液中，硝酸锰溶液一直深入到钽块内部孔洞，硝酸锰加热分解变成二氧化锰形成电容的阴极。此工序须重复多次直到内部间隙都充满二氧化锰，这样保证二氧化锰的覆盖率使电容的容量不会有损失。
h) 贴片钽电容被石墨银浆：
    石墨层作为缓冲层，既减小了ESR又可以防止银浆与二氧化锰接触导致银浆的氧化；银浆层的目的是提供一种等电位表面，收集电容器充放电的移动电流，它也易于和引线框架连接。石墨的浸渍采用仪器自动控制，一般是一到二次（S、A、B壳为二次；其余为一次），浸渍石墨层后需要进行固化(150℃ 30～40mins)；而银浆的浸渍则采用手工按工艺条来操作(固化温度160℃ 50～60mins)，每隔一定时间就重新对银浆槽搅伴，以确保银浆的粘度，该工序的手工操作较多，感觉不是太好。
i) 贴片钽电容浸银QC：
    浸银QC是对前面阴极生成工序后的电性能和外观尺寸的抽检，电性能测试包括：容量、损耗、漏电流及ESR四参数，采用PC与测试设备构成的数据采集系统。
j) 贴片钽电容装配：
    将被银后的产品定距切断，在切断前先对钽丝表面的氧化膜刮除，防止虚焊，再将阳极焊接在框架上，阴极通过银膏固化与框架托片结合在一起。
k) 贴片钽电容模塑：
将装配后的框架条产品模塑包封，使其成为具有一定几何尺寸和外观质量的形体。
l) 贴片钽电容喷砂：
    喷除模塑后产品框架上的多余溢料和毛刺，并对产品进行固化加强产品的模塑强度。喷砂的介质已经改用为水，这样对可焊性的影响更小。
m)贴片钽电容 打印：
    打印产品的标称容量、额定电压和阳极标识，以进行产品标识识别。
n) 贴片钽电容切边：
    将框架条产品的阳极边切除，方便后续的电性能测试和老炼筛选。
o) 贴片钽电容预测试：
    只是测试产品的漏电流，并剔除漏电流大的产品。该工序自动化程度较高。
p)贴片钽电容老化筛选：
    钽电容的可靠性程度取决于筛选工序的方法和实施程度，因此老化筛选是重点工艺。生产线一般有两套老化炉，一套同时具备浪涌测试及老炼功能；另一套只具有高温老炼功能。其工序分为三段：一次老炼、浪涌测试、二次老炼。
q)贴片钽电容 测试：
    老化浪涌测试完的产品会进行电性能四参数的测试，容量、损耗、漏电流及ESR。
r) 贴片钽电容编带：
    利用编带机将产品引线成型，并自动编带成为一整卷盘产品。
s) 贴片钽电容查盘：
    对编带后产品的外观进行100％的检验，剔除外观不合格品，将合格品重新热封，去除多余载带，调整卷盘缠绕方向并打好包装。
t) 贴片钽电容OQC：
    OQC进行外观、电性四参数、可焊、耐焊的检验。产品抽样进行回流焊试验，确定产品的电性能参数不会有太大的变化率。
这样整个工艺过程便完成了。
