中间继电器介绍
更新时间：2019-03-07
本文介绍什么是中间继电器，中间继电器的种类和作用，中间继电器的接线图和接线口诀等中间继电器相关知识。
中间继电器(intermediate relay)是一种继电保护元件：用于继电保护与自动控制系统中，以增加触点的数量及容量。 它用于在控制电路中传递中间信号。中间继电器的结构和原理与交流接触器基本相同，与接触器的主要区别在于：接触器的主触头可以通过大电流，而中间继电器的触头只能通过小电流。所以，它只能用于控制电路中。 它一般是没有主触点的，因为过载能力比较小。所以它用的全部都是辅助触头，数量比较多。新国标对中间继电器的定义是K，老国标是KA。一般是直流电源供电。少数使用交流供电。
1、电磁型中间继电器

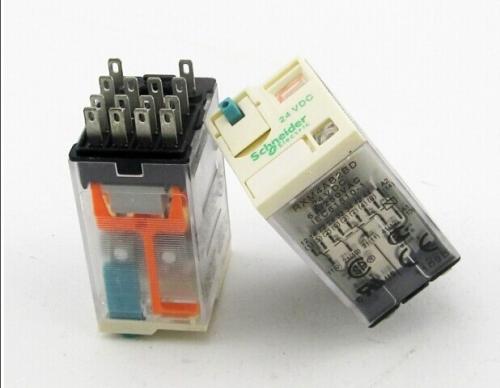

什么是中间继电器？
中间继电器的作用
1、隔离
控制系统的输出信号与负载端电气隔离；
2、转换
比如控制系统输出信号为DC24V，但负载使用AC220V供电，对于输入，可逆；
3、“放大”
控制器输出的信号的带负载的能力往往有限，在mA或者数A的级别，如果有需要更大电流的负载，只能通过中间继电器来转换。
中间继电器的工作原理

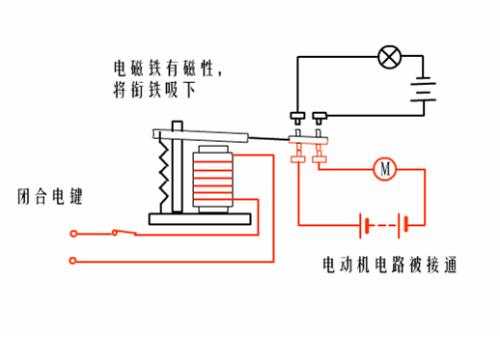

中间继电器工作原理和交流接触器一样，都是由固定铁芯、动铁芯、弹簧、动触点、静触点、线圈、接线端子和外壳组成。线圈通电，动铁芯在电磁力作用下动作吸合，带动动触点动作，使常闭触点分开，常开触点闭合；线圈断电，动铁芯在弹簧的作用下带动动触点复位。

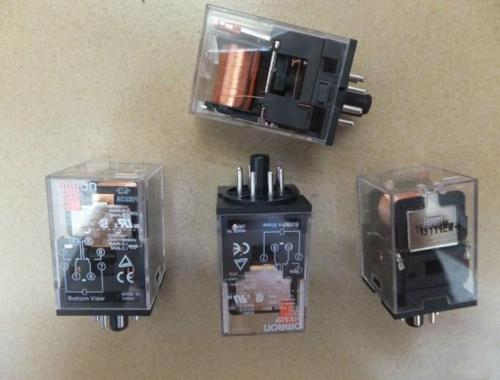

中间继电器的分类
1、电磁型中间继电器
当继电器线圈施加激励量等于或大于其动作值时，衔铁被吸向导磁体，同时衔铁压动触点弹片，使触点接通、断开或切换被控制的电路。当继电器的线圈被断电或激励量降低到小于其返回值时，衔铁和接触片返回到原来位置。
2、延时中间继电器
延时中间继电器分为通电延时（即上电延时）和断电延时两种，实际操作中也成为可调延时动作和可调延时返回；延时中间继电器带瞬动触点，延时范围一般为0.02-9.99S。
3、静态中间继电器
静态中间继电器，集成电路型，作为老式DZ-200系列电磁式中间继电器的替代产品，其稳定性，动作速度均优于老式电磁继电器；现多用于大型柜体的新建和改造项目中；其安装方式分为板前和板后两种形式，柜体开孔，则需采用板后安装的方式。
中间继电器的接线图

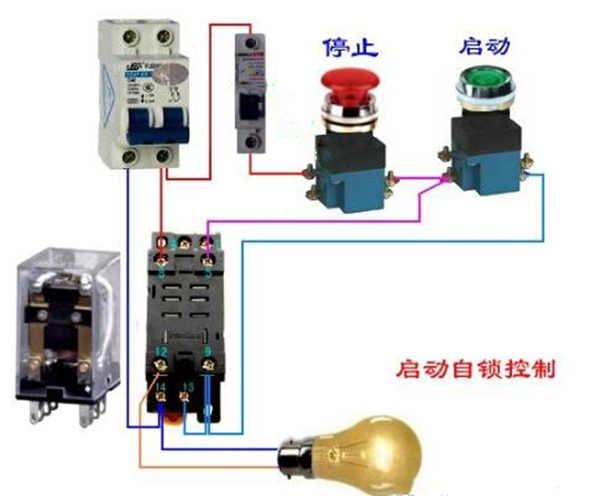

继电器（Relay）通俗来说就是用小电流控制大电流。中间继电器型号众多，型号不同接线也不相同。由控制回路和负载回路组成在自动控制电路中，相当于自动开关。用于控制电路，保护电路，转换电路。如上图就是其中一种中间继电器的接线图。
