2、按继电器的外形尺寸分类　　

3、按继电器的负载分类　　

4、按继电器的防护特征分类

5、按继电器按照动作原理可分类

6、按照反应的物理量可分类

7、按照继电器在保护回路中所起的作用可分类

1、图示符号：每种继电器都有其特定的图形符号，这些符号通常包括输入、输出和操作部件的图形表示。
通过这些符号，我们可以直观地了解继电器的结构和工作原理。

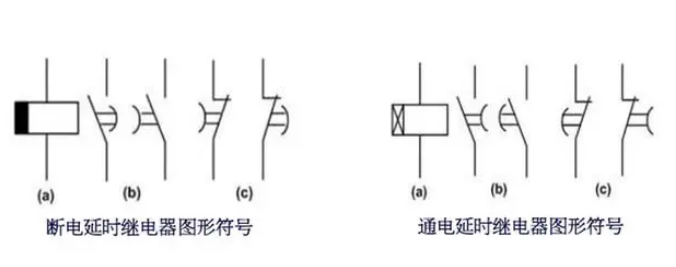

时间继电器符号如下图所示（左为断电延时、右为通电延时）

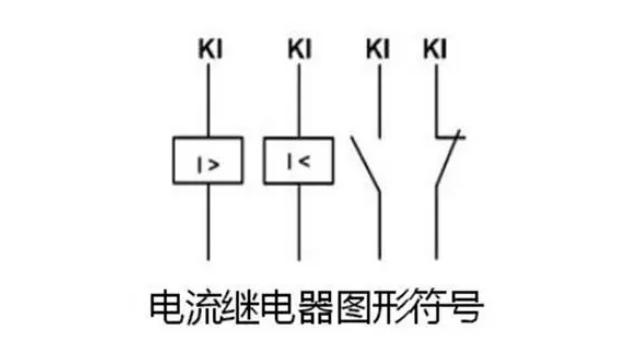

电流继电器符号如下图所示（左为过电流、右为欠电流）

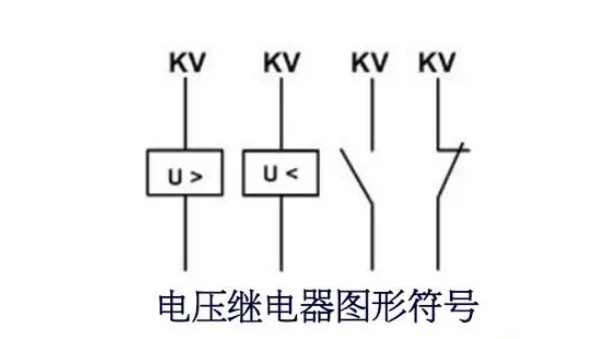

电压继电器符号如下图所示（左为过电压、又为欠电压）

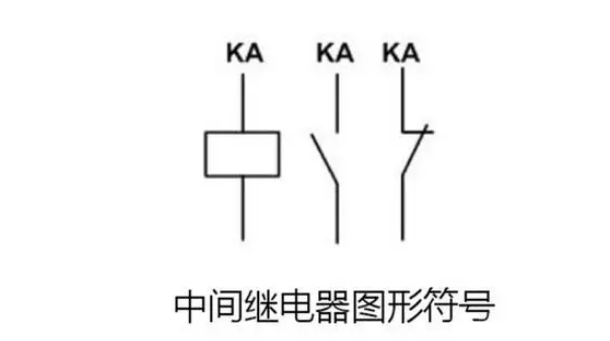

中间继电器符号如下图所示

2、编码符号：每种继电器都有其特定的编码符号，这些符号通常由字母和数字组成，用于标识继电器的型号、规格和其他信息。



继电器的符号通常由两个字母组成，第一个字母是K，代表继电器，第二个字母是代表继电器的类型。



例如，电压继电器的符号是KV，电流继电器的符号是KA，时间继电器的符号是KT，压力继电器的符号是KP，控制继电器的符号是KC，信号继电器的符号是KS，接地继电器的符号是KE。这些符号不仅有助于工程师和设计师在图纸和文档中快速识别继电器的类型和功能，还能确保他们在选择和使用继电器时遵循正确的规范和标准。
