1、继电器结构



继电器是一种电控制器件。它具有控制系统(又称输入回路)和被控制系统(又称输出回路)之间的互动关系。通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。



继电器一般用在电器控制电路中，用来放大微型或小型继电器的触点容量，以驱动较大的负载。如可以用继电器的触点去接通或断开接触器的线圈。一般继电器都有较多的开闭触点，当然继电器通过适当的接法还可以实现某些特殊功能，如逻辑运算等。



当输入量(如电压、电流、温度等)达到规定值时，继电器使被控制的输出电路导通或断开。输入量可分为电气量(如电流、电压、频率、功率等)及非电气量(如温度、压力、速度等)两大类。

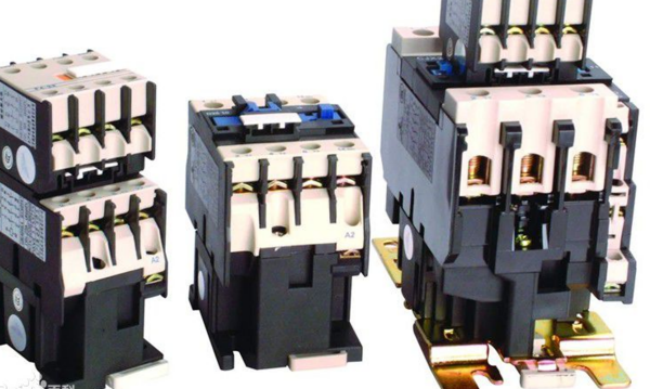

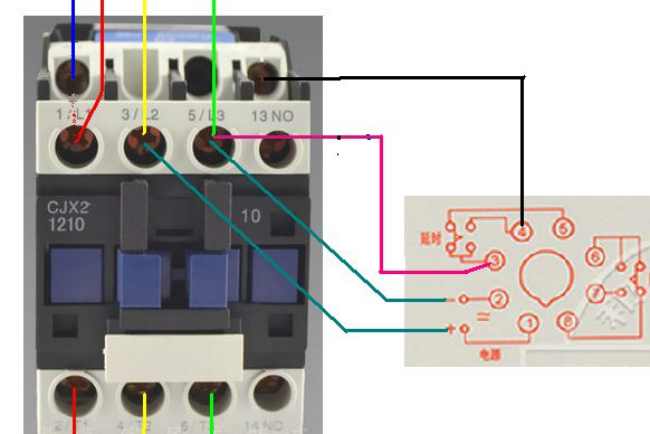

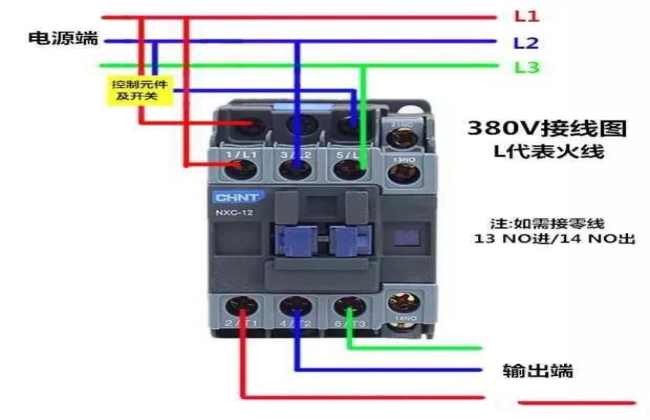

2、接触器结构



接触器利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。接触器由电磁系统(铁心，静铁心，电磁线圈)触头系统(常开触头和常闭触头)和灭弧装置组成。其原理是当接触器的电磁线圈通电后，会产生很强的磁场，使静铁心产生电磁吸力吸引衔铁，并带动触头动作：常闭触头断开;常开触头闭合，两者是联动的。当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触头复原：常闭触头闭合;常开触头断开。
